泵送与罗茨风机负压输送系统输送碳酸锂输送方案对比

根据技术标要求，采用仓泵输送，结合我司多年碳酸锂输送经验，建议采用罗茨风机负压输送。

仓泵输送缺点：

1设备采购成本高、耗电量大、磨损严重

　由于仓泵结构复杂和采用0.4Mpa-0.6Mpa高压力供气，弯头管道磨损严重。磨穿焊补，更换频繁，特别是出料阀、进料阀、排气阀磨损严重，、加上气动三大件损坏维修费用高。

2、操作操作维修保养复杂

由于仓泵采用料位及时间自动控制，控制台接线复杂、稍有问题，涉及电气、热工、除灰检修三大部门多个专业人员到灰场，延误检修时间，给管理带来许多麻烦，难以保证生产正常进行。

仓泵输送优点：

方便自动控制，适合输送量大、输送距离远的粉体输送，一般超过100米，并且输送方式为一对多点。

罗茨风机负压输送方案优点：

采购成本低；结构简单，无复杂电控及气动元件，仅有星型喂料阀、受料器、输料管道、脉冲除尘器、罗茨风机组成；操作简单、维修方便。

方案一04L0301设计能力2t/h，实际输送能力0.57 t/h

要求：水平输送距离10米，高度23米。

1.2 计算：

1.2.1 混合比m ：取物料质量与空气质量之比m=2.7

1.2.2 输送气流速度V_a：取输送气流速度V_a≈20m/s

1.2.3 输送风量的确定：

选罗茨鼓风机型号为：型号zw-610升压29.4KPa;流量1.237m³/min;电机功率11KW。

（2）收尘器确定

布袋流速要求0.8m/min，则过滤面积s=12.3/0.8=15.38平

选用M2型收尘器，布袋长度1.2米，20条，过滤面积16㎡。

（3） 管道流速及布袋流速验算

管道流速V=4*Q_a/60/3.14/D²=4*12.3/60/3.14/0.1²=26.11m/s，能够满足要求。

布袋流速V=Q_a/S=12.3/16=0.76m/min。

方案二04L0306设计能力1t/h，实际输送能力0.35 t/h

要求：水平输送距离20米，高度6米。

1.2 计算：

1.2.1 混合比m ：取物料质量与空气质量之比m=2.7

1.2.2 输送气流速度V_a：取输送气流速度V_a≈20m/s

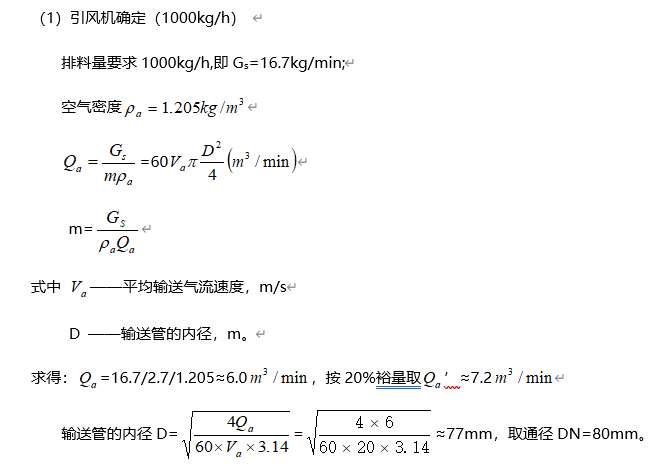

1.2.3 输送风量的确定：

选罗茨鼓风机型号为：型号LSR80WJ；转速1680r/min;升压29.4KPa;流量4.28m³/min;电机功率4KW。

（2）收尘器确定

布袋流速要求0.8m/min，则过滤面积s=7.2/0.8=9平

选用M1.5型收尘器，布袋长度1米，16条，过滤面积9㎡。

（3） 管道流速及布袋流速验算

管道流速V=4*Q_a/60/3.14/D²=4*7.2/60/3.14/0.080²=23.88m/s，能够满足要求。

布袋流速V=Q_a/S=7.2/9=0.8m/min
