气流粉碎机分级轮的安装方式卧式与立式

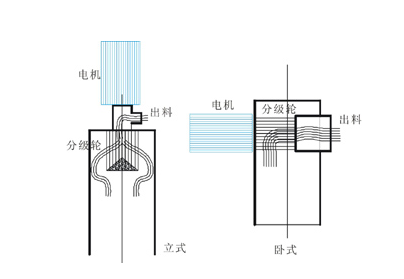

气流粉碎机分级轮有两种安装方式，俗称立式与卧式，即垂直安装和水平安装。关于两种分级轮优缺点分析参考其他文章。

气流粉碎机的运行原理是物料在风机抽力的作用下随上升气流运动至分级区，在高速旋转的分级涡轮产生的强大离心力作用下，使得粗细物料分离，符合粒度要求的细颗粒通过分级轮进入旋风分离器和除尘器收集，粗颗粒会下降至粉碎区继续粉碎。电机带动分级轮在分级壳体中高速转动，在分级机中形成强大的离心力。进入到分级机中的气粉混合物先进入内部，在离心力的作用下，大或重的颗粒受到离心作用力更大，故被甩至外围至分级机边壁，并不再受离心力的影响，自然下落到粉碎主机内继续粉碎或者下落到出料口进行收集。小或轻的物料受离心力作用小，在内部悬停，受引风机的引风力影响被带至高处，顺管道动动至下一组件内被分级或收集。

　　分级轮有两种安装方式：卧式和立式，立式亦可形成对称的离心力场，但由于气固两相流受到底板阻挡；要绕过底板、经过分级轮与腔体的侧面空间，由分级轮的上2/3区域进入。分级效率下降，同时一部分进入分级轮的粉体将积存在底部，形成一锥形堆积，不利于气流粉碎机的清洗。

　　卧式分级轮则不同，上升气流携带粉体直接进入离心力场，细粉进入分级轮后改变运动方向，呈螺旋状离开。在离心力场中颗粒的重力方向与离心力方向一致，能够获得精细分级，也有利于粗颗粒甩脱离心力场，进入粉碎区继续粉碎。卧式分级轮在运行方面也更稳定可靠，对于大型的粉碎机，可水平对置多个分级轮。

　　卧式分级轮的优势是分级精度高，高线速度增大了磨损。而立式分级轮的优点是制作简易、磨损小，但分级精度远不如卧式分级轮。所以如是生产粗粉，可采用立式分级轮的气流粉碎机和分级机。而追求细度、大颗粒控制（10微米以下）的客户建议采用卧式分级轮的气流粉碎机。
