高温球化炉

QHL10
QHL100
QHL200
QHL500
Q235
+-
 件

简介:

本生产线为火焰法生产球型氧化物粉末装置,可燃气体以氧气助燃,产生高温火焰,将高纯石英粉末、氧化铝粉末等粉体喷入高温火焰,粉体颗粒表面在高温火焰内瞬间熔融,在液体张力的作用下球型化,表面融化并球形化的颗粒在炉体内冷却固化,固化后的球形颗粒,排出炉体,然后用旋风分离器、脉冲袋式除尘器(过滤器)捕集。


主要设备组成:

原料仓,给料装置,进料气流分散装置,氧气与燃气喷枪,燃烧控制,给料控制器,PLC自动化系统控制柜,耐高温熔炉,陶瓷化旋风分离器,脉冲袋式布袋除尘,引风机。


工艺流程:

原粉(石英、氧化铝)通过进料气流分散装置分散进料,原粉以一定的流速出喷枪后与燃烧的火焰熔融,因表面张力作用下形成球形颗粒。通过调节相关参数控制球形率,成品粒径大小,空心球、实心球等。通过plc实现自动化控制、启停及安全保护。


主要技术参数:

  • 小时产量在80到500kg

  • 球形率99%

  • 粒径范围2-70微米

  • 单火焰燃烧器或者多个火焰燃烧器均布

  • 设备总功率150kw-500kw

  • 设备占地:13米长,4米宽,10米


选型表

型号QHL10QHL100QHL300QHL500
产量10㎏/H100㎏/H350㎏/H500㎏/H



适用粉体

  • 天然石英

  • 熔融石英

  • 氧化铝

  • 玻璃微珠

  • 玻璃球

  • 氮化铝

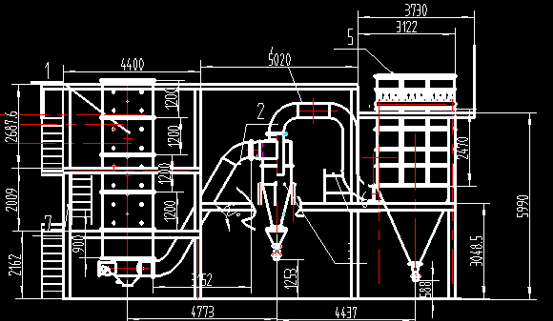

参考布局图如下:



火焰法球形粉末(硅微粉二氧化硅氧化铝石英)球化炉生产线


设备优势:

  • 结构简单

  • 无杂质引入

  • 能耗低,产量大

  • 粒径稳定

  • 产品率高

  • 球形度高

  • PLC自动化控制

  • 控制系统安全认证


成功案例

  • 蚌埠玻璃研究院

  • 壹石通新材料

  • 雅安百图新材料

  • 部分客户案例要求保密

共计三十余套,二十余年调试运行维护经验


服务介绍

可提供火焰熔融高温球化缩小版试验。注试验需要自带原材料及付费。

提供售前咨询服务。

提供二氧化硅和氧化铝球化工艺支持及工艺设备。

售后服务24小时响应。

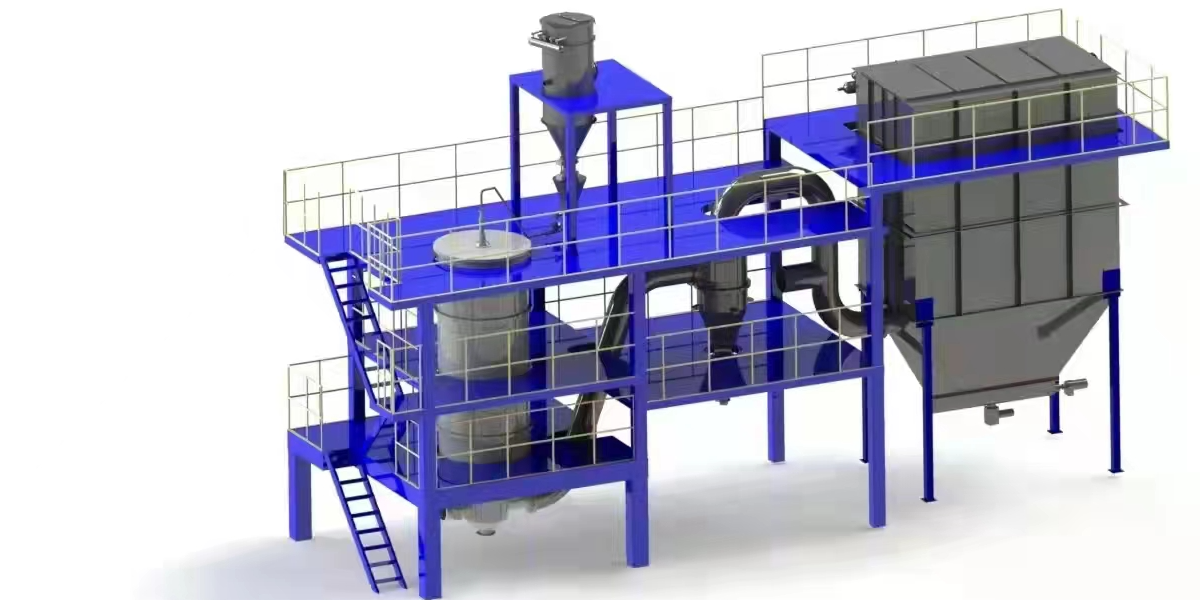

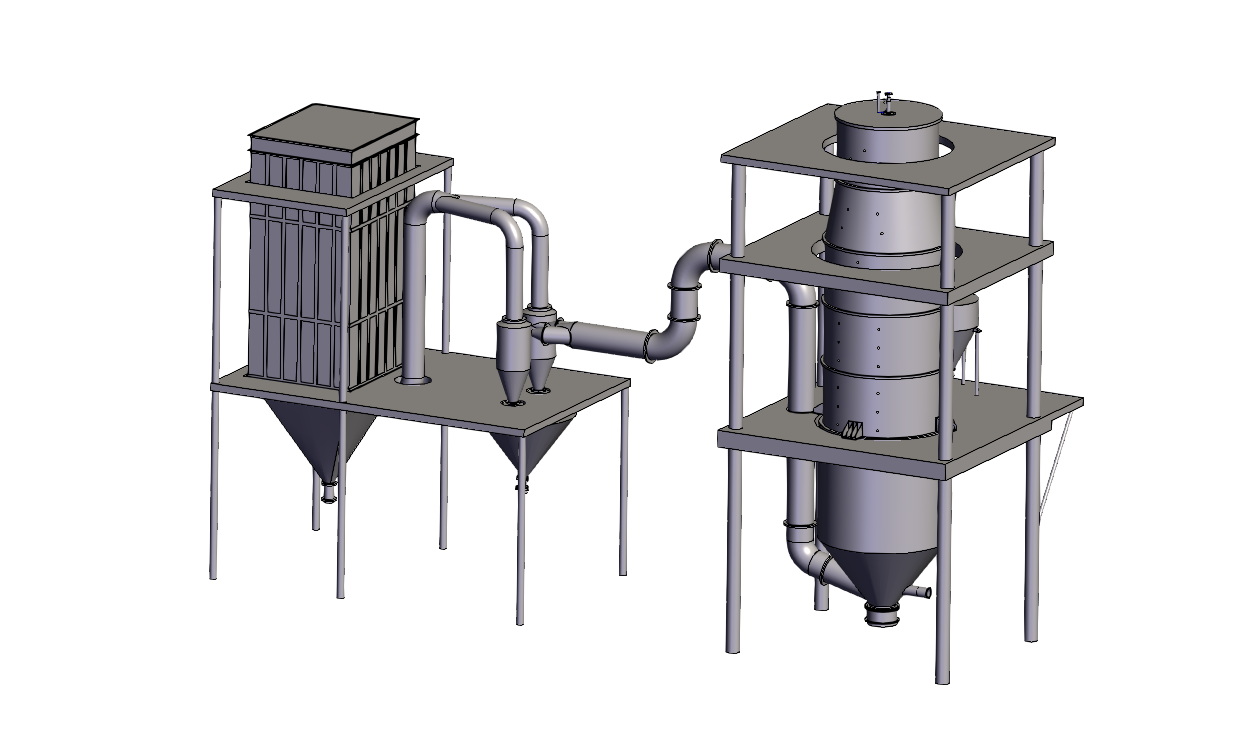

火焰法二氧化硅氧化铝烧球炉(电子级纳米粉体高温球化炉)三维设计图展示

火焰法二氧化硅氧化铝烧球炉(电子级纳米粉体高温球化炉)



联系方式

联系人:刘总

电话:13804983465
