常见10种干法超细粉碎工艺
他山石干法超细粉碎生产流程较短，无需设置后续过滤、干燥等脱水设备，且具有操作简便、容易控制、投资较省、运转费用较低等特点，是一种广泛应用的超细粉碎工艺。
根据所采用的超细粉碎设备的不同，有多种不同的超细粉碎工艺，具体如下：

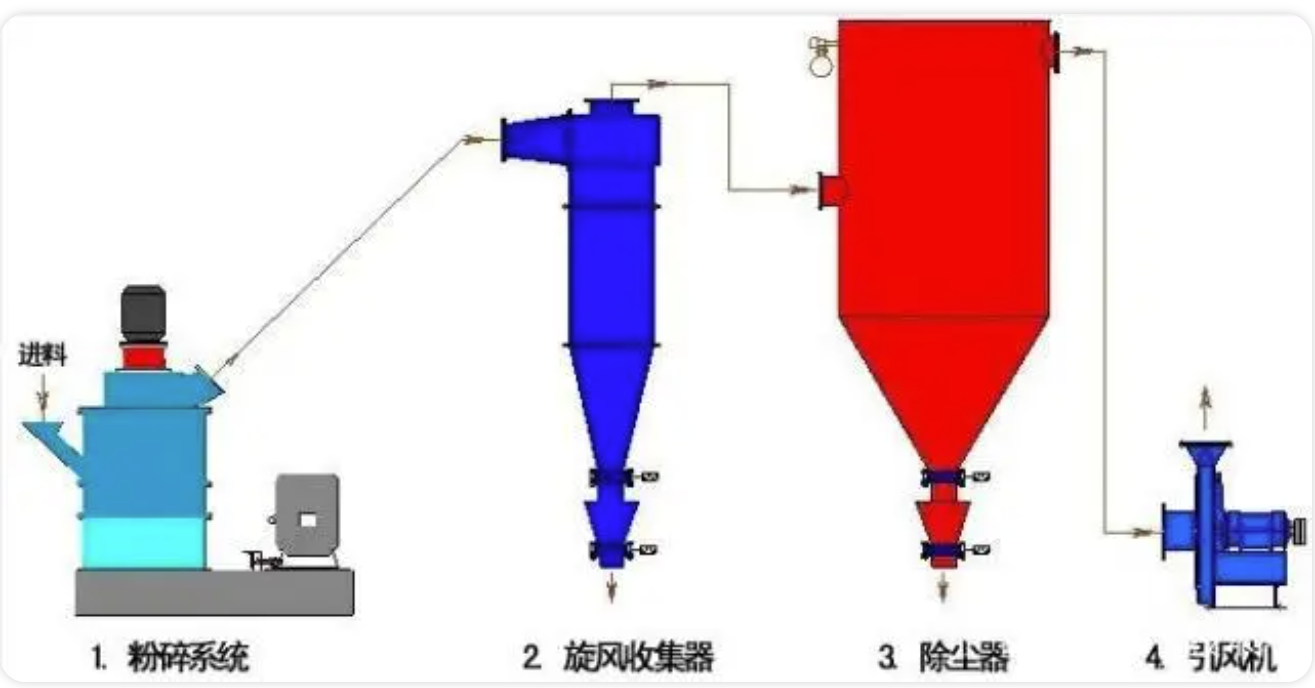

1、常温气流粉碎工艺
当粉碎水分含量要求不太严的物料时，可以取消流程中的某些净化环节。如果废气流夹带量不大，或夹带量虽大，但布袋除尘器的过滤面积有富余时，也可以去掉旋风分离器。有些气流粉碎机排出的废气流，已具有足够的压头来克服布袋除尘器的阻力，这时，引风机也可以取消。
2、低温深冷气流粉碎工艺
对于某些低熔点或热敏性物料，需要低温空气，这时就需要增设空气冷却器或液氮系统。

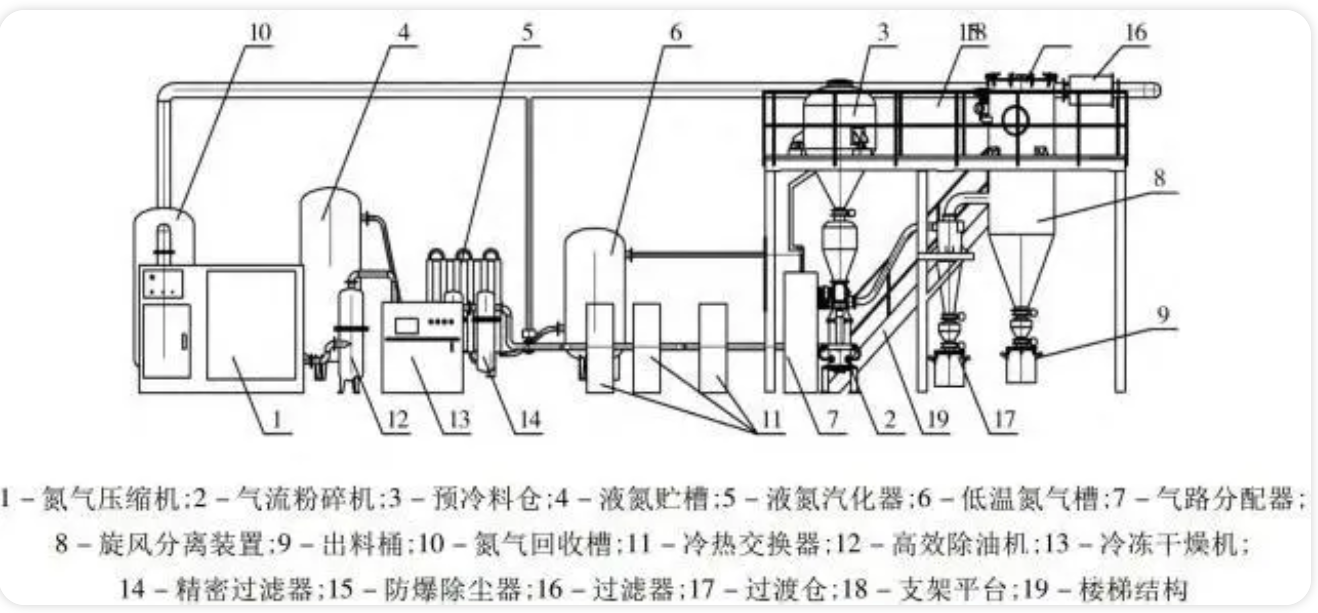

低温深冷气流粉碎工艺主要由氮气压缩机、液氮贮槽、预冷料仓、液氮汽化器、气流粉碎机、防爆除尘器等组成。
3、惰性气体气流粉碎工艺
4、过热蒸汽气流粉碎工艺

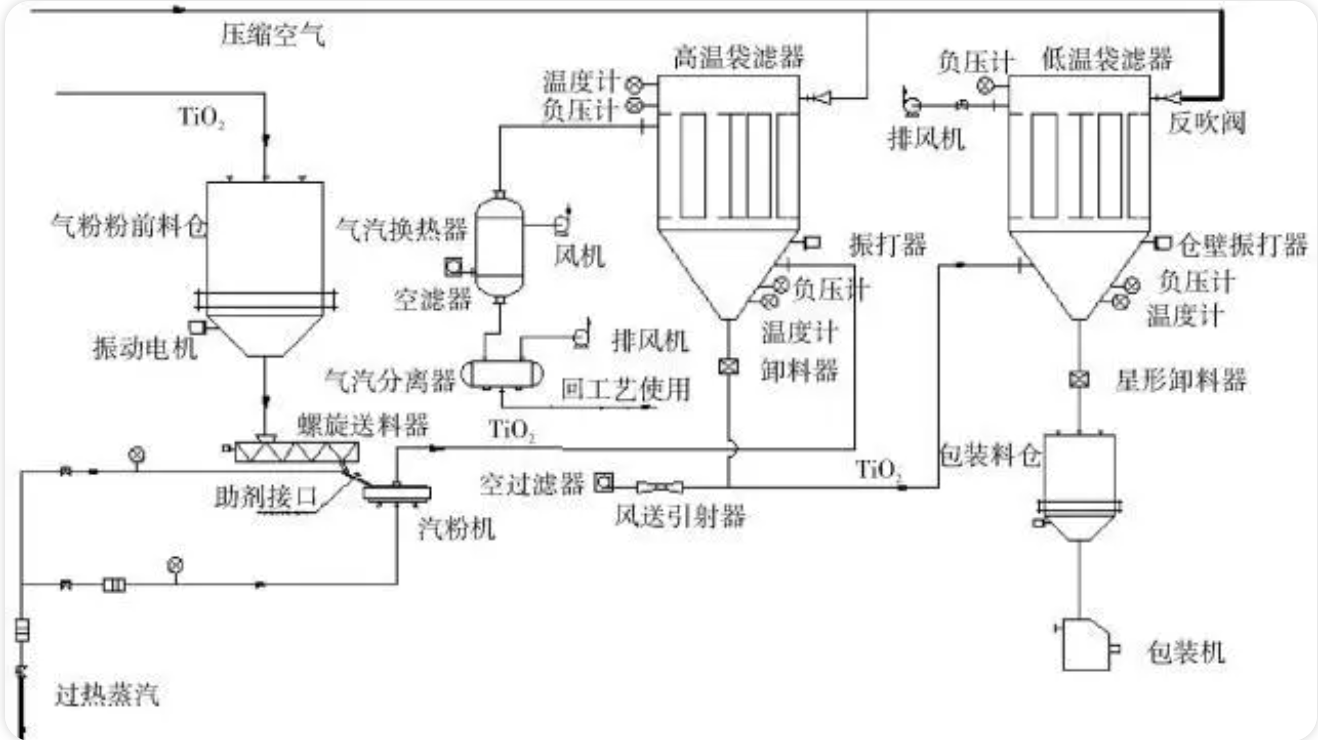

过热蒸汽气流粉碎工艺是以过热蒸汽作粉碎介质，在整个粉碎、分级、收集系统中将蒸汽保持在过热状态下对物料进行超微加工。

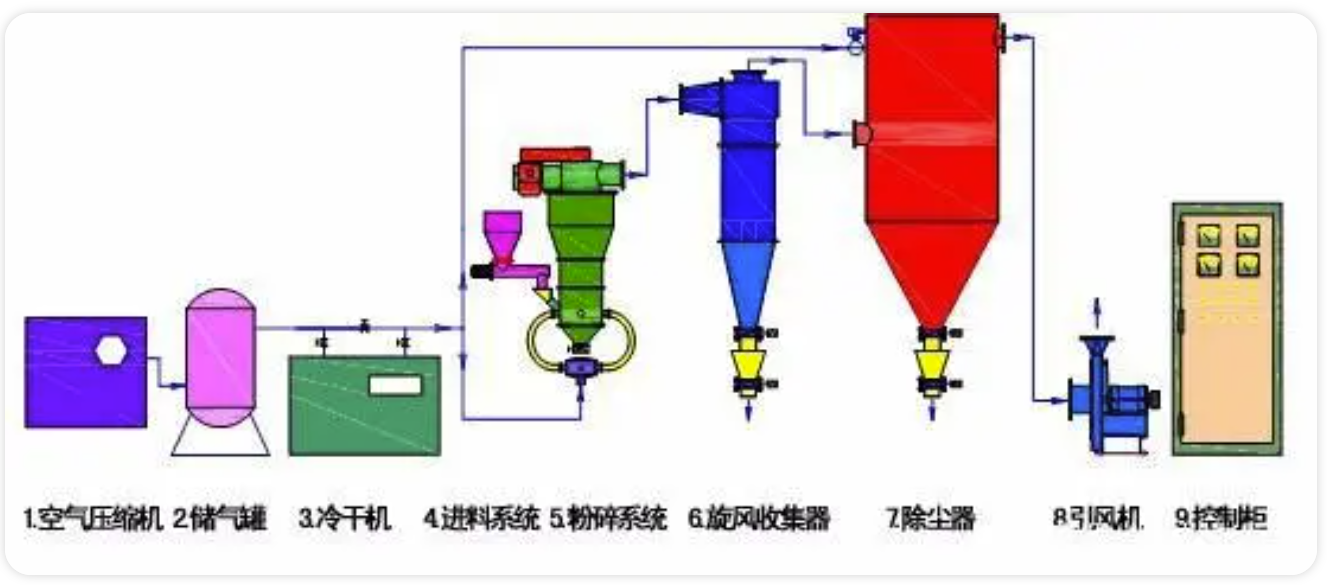

5、机械冲击磨超细粉碎工艺
机械冲击式超细粉磨机在超粉碎工艺流程上有开路粉碎、闭路粉碎以及开路-分级组合等几种典型配置。
6、球磨机超细粉碎工艺
球磨机是最古老的粉碎设备，现代球磨机配置精细分级机后可用于生产d97=5-40μm的超细粉体，具有产量大、能耗低等特点。
7、搅拌磨超细粉碎工艺
在工业生产中，干式搅拌磨超细粉碎工艺主要有连续闭路和间歇开路两种类型。间歇开路生产工艺比较简单，主要由给料机、搅拌磨、研磨介质添加与分离装置、集料和收尘装置、引风机等组成。
1-预粉碎机；2-斗式提升机；3-原料仓；4-螺旋输料机；5-料斗；6-皮带输料机；7-斗式提升机；8--螺旋输料机；9-干式搅拌磨；10-螺旋输料机；11-介质分离筛；12--螺旋输料机；13-斗式提升机；14--螺旋输料机；15-研磨介质储仓；16-涡轮式分级机；17-螺旋输料机；18-斗式提升机；19--螺旋输料机；20-集料器；21-集尘器；22--螺旋输料机；23-包装机；24-计量仪
8、振动磨超细粉碎工艺
振动磨干法超细粉碎工艺主要由给料机、缓冲仓、振动磨、分级机、旋风集料器和布袋收尘器等组成。
1-原料仓A；2-原料仓B；3-给料螺旋A；4-给料螺旋B；5-锥形混合机；6-提升机；7-振动磨料斗；8-给料机；9-双筒连续振动磨；10-旋转阀；11-集料器；12--螺旋输料机；13-计量成品仓

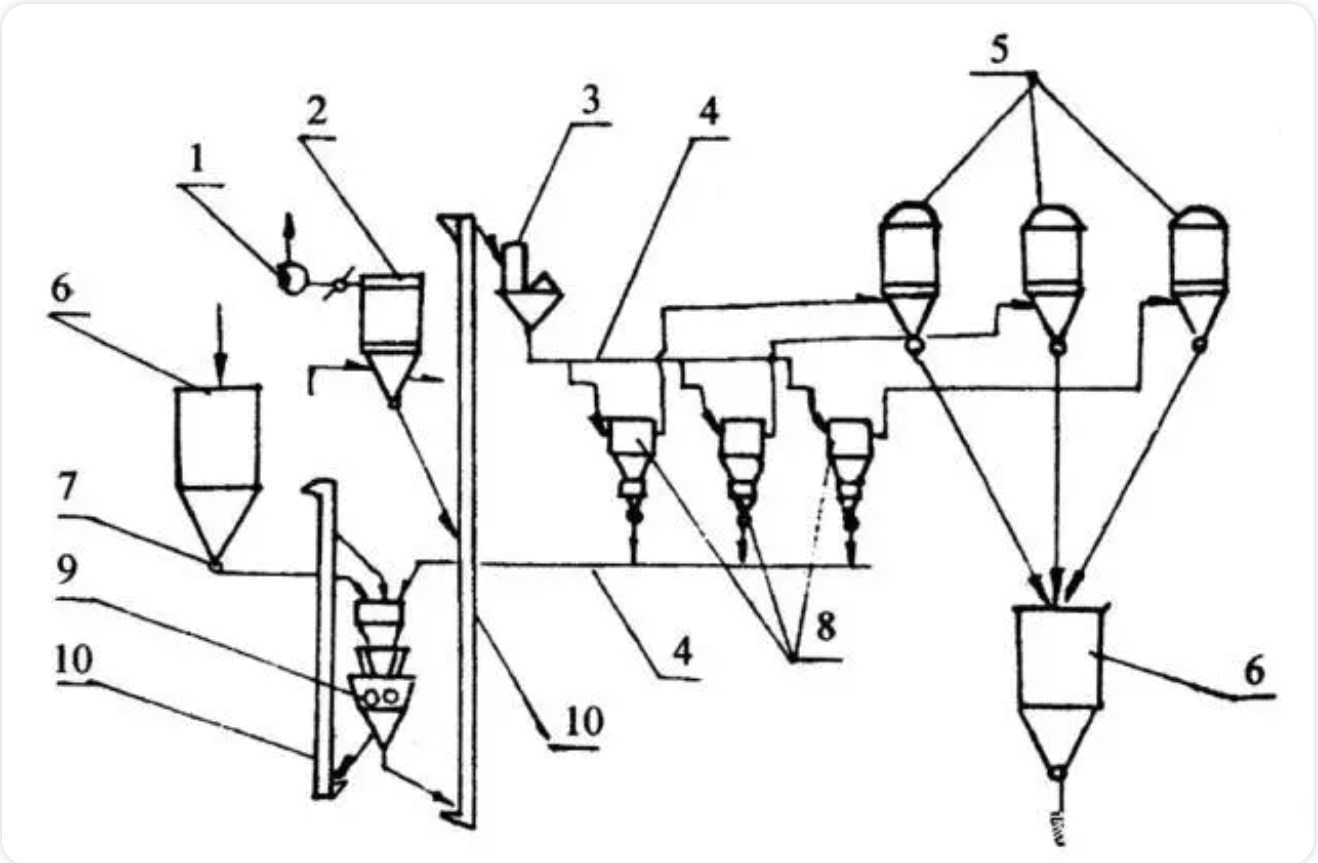

9、高压辊磨机超细粉碎工艺
高压辊磨机干法连续超细粉碎工艺主要由空压机、高压辊磨机、分散机、超细分级机等组成。
1-空压机；2-除尘器；3-打散机；4-螺旋输送机；5-过滤器；6-料仓；7-给料机；8-ATP型涡轮式分级机；9-高压辊磨机；10-提升机；
10、雷蒙磨超细粉碎工艺
目前国内市场上有多种改进的悬辊式盘磨机，如拉杆式磨粉机、立式磨辊磨粉机等。雷蒙磨及其改进型设置精细分级机后也可以用来生产超细粉体。
