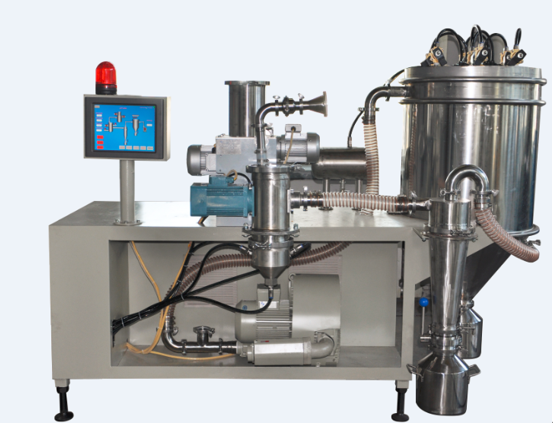

沈飞粉体QLM-1试验型气流粉碎机供货清单
他山石沈飞粉体试验型气流粉碎机供货清单
序号 | 主 要 组 成 | 说 明 | 备注 | |
喂料部分 | 1.1搅拌料仓 | 5.5L | ||
1.2螺旋喂料 | 螺杆喂料量0.5-5升/小时
| 螺杆材质304，物料接触部分喷涂碳化钨厚度0.3mm 0.37kw | ||
1.3料罐 | 10L，数量1个 | 内外抛光 | ||
2 | 粉碎分机主机 | 2.1卧式分级轮 | 氧化铝一体成型；φ60mm | 纯度大于99% |
2.2分级电机 | 最高转速18000转/min | 0.75kw | ||
2.3喷嘴 | 氧化铝一体成型，配1套（3个）喷嘴规格为φ2.2 | 拉瓦尔喷嘴，数控加工精度高 | ||
2.4气路环管 | PU软管 | |||
2.5过滤减压阀 | 配1套 | |||
2.6温度表 | 配1套 | |||
2.7配套阀门 | 配1套 | 304不锈钢 | ||
2.8内衬陶瓷片 | 1套 | |||
3 | 收集装置 | 3.1旋风分离器 | 材质304/聚氨酯板4mm | 外抛光内衬聚氨酯板 旋风上下体卡箍链接，方便拆卸及更换聚氨酯板 |
3.2布袋收尘器 | 材质304 | 外抛光内衬聚氨酯 | ||
3.3过滤材料 | 滤筒；6.97㎡ | 满足24小时连续生产 | ||
3.4料罐 | 10L，数量5个 | 304；内外抛光.原机安装2个，其他3个循环使用 | ||
3.6配套法兰蝶阀 | - | 满足卸料时不停机 | ||
4 | 引风机系统 | 涡轮风机 | 5.5Kw | |
负压补风口 | 304 | 配套单向阀 | ||
负压传感器 | ||||
手动调节阀 | 满足设备正压负压两种运行状态 | |||
5 | 控制系统 | 5.1PLC | 西门子 | |
5.2变频器 | ABB | |||
5.2配套低压开关 |
| |||
5.4触摸屏控制 | 昆仑通泰 | |||
| 5.5碳钢喷塑操作台 | 1套 | |||
