沈飞粉体二氧化硅（白炭黑）白炭黑专用气流粉碎机（气流磨）介绍
他山石沈飞粉体白炭黑专用气流粉碎机（气流磨）介绍
二氧化硅消光剂行业在国内发展十几年来，气流粉碎机（气流磨）的选择，沈飞粉体一直是首选，根本原因在于经过沈飞粉体气流磨先入为主的解决二氧化硅在高档涂料油漆行业的刮板测试要求。
介绍主要分为以下几个部分，气流粉碎机原理，白炭黑行业通用供货清单，白炭黑行业气流磨用户案例。
原理：流化床式气流粉碎机(Fluidized Bed Opposed Jet Mill)
其是将逆向喷射或对喷原理与流态化床中的膨胀气体喷射流相结合，是最新型气流粉碎设备。
工作原理：压缩空气经拉瓦尔喷咀加速成超音速气流后射入粉碎区使物料呈流态化。在粉碎区，被加速的物料在各喷咀的交汇点汇合。在磨腔的中心区域颗粒互相对撞粉碎。粉碎后的物料被上升气流输送至分级区，由卧式高转速分级涡轮筛选出达到粒度要求的细粉，未满足粒度要求的粗粉返回粉碎区继续粉碎（无大颗粒产生）。合格细粉随气流进入布袋收尘器得到收集，含尘气体经过滤净化后排入大气。
该设备的特点是粉碎过程中高速颗粒不会碰撞粉碎室内壁，且物料不通过喷咀。因而磨损轻，产品受污染少。主机上部装有卧式分级轮，可以防止粗粒进入成品。由于采用了流态化床原理（气流膨胀呈流态化床悬浮沸腾而碰撞、摩擦进行粉碎）以及内设卧式分级涡轮装置，与其他类型气流磨相比，气流状况最佳。粒度分布窄且无大颗粒、自动化程度高、噪音小、结构紧凑。
白炭黑专用气流粉碎机M3.5型供货清单
| 序号 | 名称 | 规格型号 | 材质 | 数量 | 备注 |
| 1 | 喂料系统 | M3.5b-2000-00 | 碳钢+PU涂层 | 1 | 原料仓、气动蝶阀、连接管路等 |
| 2 | 主机系统 | M3.5b-1000-00 | 碳钢+氧化铝陶瓷片 | 1 | 包括粉碎装置、分级装置、分级轮、分级电机（7.5KW）。变频控制，无极调速 |
| 3 | 脉冲除尘系统 | M3.5b-5000-00 | 碳钢+ETFE喷涂 | 2 | 包括：袋式收尘器M3.5-5000-00，自动排料阀、手动蝶阀等 |
| 4 | 引风机系统 | M3.5b-4000-00 | 碳钢成品 | 1 | 高压风机7.5KW+变频控制 |
| 5 | 包装机 | M3.5b-3000-00 | 碳钢/304 | 1 | 物料接触部分材质为不锈钢，精度千分之五 |
| 6 | 气送上料 | M3.5b-6000-00 | 304 | 1 | 安装在收尘下面，材质：不锈钢，发送管与包装机料仓间连接管路采用塑料钢丝管 |
| 7 | 连接管路 | M3.5b-7000-00 | 弯头部位均采用不锈钢（耐磨陶瓷内衬），设备间连接直管部分采用塑料钢丝管 | 1 | 弯头部位均采用不锈钢（耐磨陶瓷内衬），设备间连接直管部分采用塑料钢丝管 |
| 8 | 控制系统 | M3.5b-8000-00 | 成品 | 1 | 包括变频器、可编程控制器等先进控制元件，系统控制程序（设有故障报警、检测、保护等功能） |
| 9 | 设备维护平台 | M3.5b-9000-00 | 碳钢+防腐处理 | 1 | 设备维护平台为乙方提供图纸，甲方自行完成台架制作 |
| 10 | 气源系统 | 螺杆微油/无油/离心机 | 1 | 气量一般选择20-30立方每分钟，压力50-10公斤。 |
说明：
1. 我控制系统的自动化程度高，系统测试控制点多，能保证长期生产的稳定可靠。操作简易，人机界面好：可避免人为误操作对产品品质的不利影响，使生产过程更加稳定，品质均一。其次，我控制系统具备完善的保护功能，选用优质元器件，并经过负载考核。
2. 特点：◇ 环保节能、运行稳定，高再现性和高可靠性
◇ 耐磨保护、高纯粉碎，保证产品的白度
◇ 卧式分级轮顶点切割精确，无大颗粒混入、产品粒度分布集中、
均匀性好；无忧通过刮板细度计检测和油漆行业批量工业应用
◇ 优化的喂、排料装置可稳定、高效运行，有效解决堵料难题
◇ 智能控制，操作简易；人机界面好，避免误操作影响
3. 从变频器和电机等外购成品件到机械加工件（优质、厚重材料和军工工艺、装备），我单位的指导原则都是保证设备长期稳定使用，从而保证用户长远利益。我单位在上世纪90年代提供了若干台设备给粤、豫、辽的工厂，至今设备仍在正常使用中。我单位的交付设备大量应用在白炭黑行业，国内几十家的用户实践证明可保证长期稳定运行。
4. 卧式流化床气流磨是气流磨系列中真正的最新一代产品，可从其发源地欧洲的领先企业，如德国ALPINE---利用小直径、高转速并联卧式分级轮生产高细度粉体；用立式、大直径（最大直径1米）来提高所生产粗粉的产量，高转速（140型分级轮最高转速可到10000 rpm）生产细粉时的可控性好，可避免大颗粒混入成品。
5. 凭借航空飞行器设计所的技术优势，二十多年来我单位持续进行研发与改进工作，在流场控制、物料分散、分级精度和分级效率等方面都达到了国际水平。粉碎效率高也是设备节能的一个主要因素（减少了物料循环次数）。
6. 气流磨的粉碎动力源为空压机，其功率和气量数值决定了气流磨的产量。
用户案例
广东清远鑫辉化工（福建）
清远阳山伟达化工
湖南三A新材料
北京航天赛德
山西天一纳米

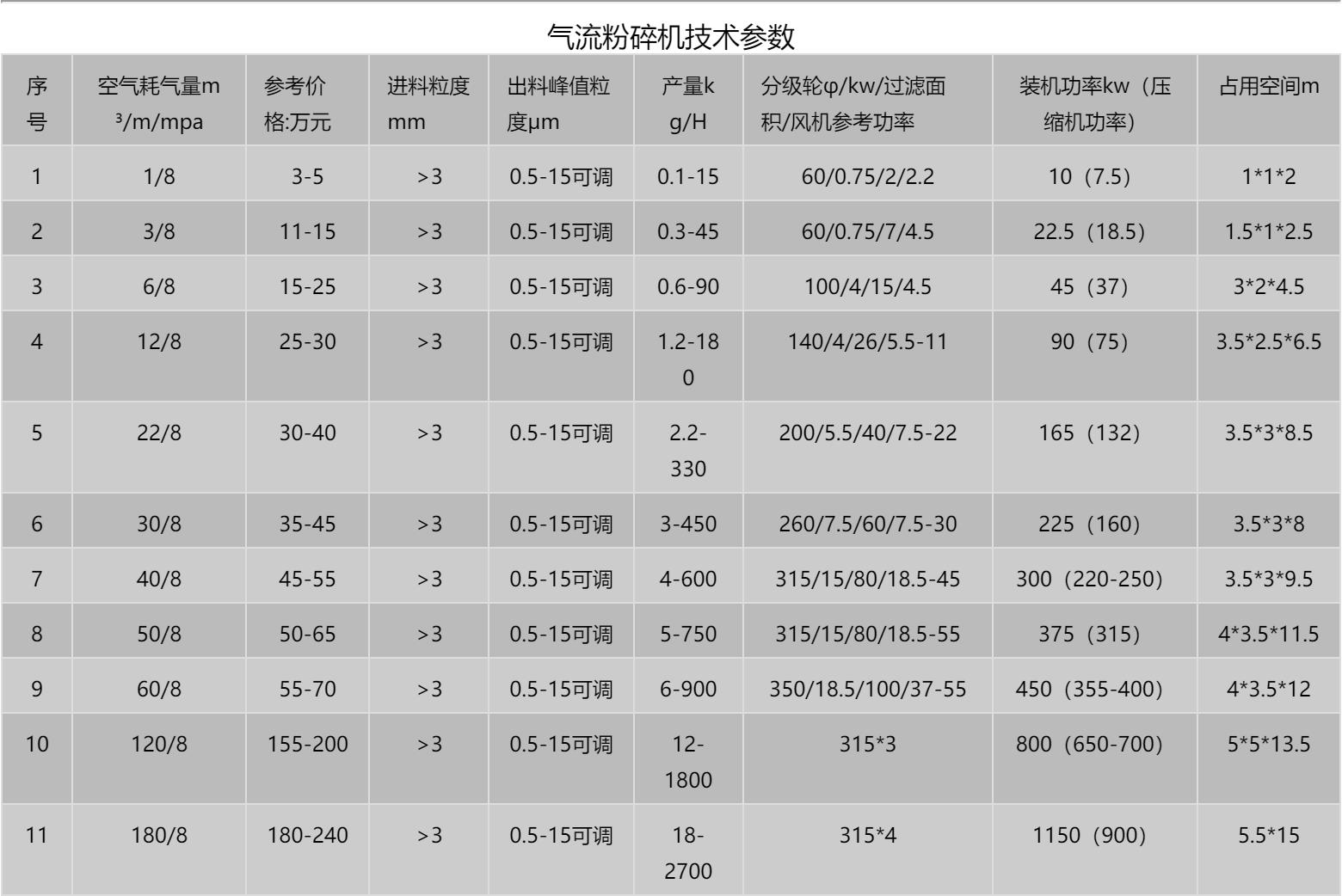

沈飞粉体QLM气流粉碎机（气流磨）技术规格书配置表
