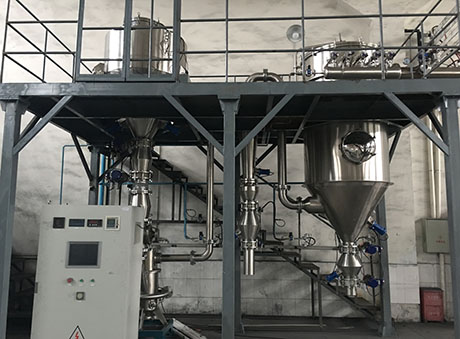

沈飞粉体QLM-2型气流粉碎机供货清单
他山石序号 | 零部件 名称 | 规格型号 | 材质、参数说明 | 数量 | 备注 |
一、粉碎喂料系统 | |||||
1 | 原料仓和振动筛 | - | 包括原料仓、排料阀、振动筛 | 1套 | |
2 | 气动蝶阀 | DN150 | DN150，不锈钢材质+聚四氟全衬。 | 2 个 | |
3 | 缓冲罐 | LG20 | 304不锈钢材质+ECTFE，厚度≥0.3mm。 | 2 个 | |
4 | 星型喂料阀 | DN150 | 304不锈钢材质，壳体、转子为非金属材质，耐温≥120℃，0.37KW，变频控制。 | 1 个 | |
5 | 辅助元件 | 气吹、软连接、喂料过渡等。 | 1套 | ||
6 | 喂料管道 | DN150 | 304不锈钢，内衬氧化铝陶瓷。 | 1个 | |
二、粉碎主机系统： | |||||
1 | 粉碎主机腔体 | QLM-II （闭环型） | 壳体304不锈钢材质，内壁衬氧化铝陶瓷。 | 1 台 | |
2 | 主机电机 | 密封高速调频电机，4KW， SKF轴承，最高转速8000r/min | 1 台 | ||
3 | 分级轮 | M2 | 整体氧化铝陶瓷材质，一体成型。 | 1个 | |
4 | 喷嘴 | M2 | 氧化铝陶瓷，每套4个。 | 1套 | |
5 | 磨前连接管附件 | DN65 | 包括闸阀、气动蝶阀、手动蝶阀、连接段等。304不锈钢材质。 | 1套 | |
6 | 露点变送器 | 对气体水分进行监控。 | 1套 | ||
7 | 密封气组件 | DN15 | 包括电磁阀、减压阀、球阀等 | 1套 | |
8 | 辅助部件 | 包括调压阀、压力表、温度表、露点仪等。 | 1套 | ||
三、旋风收集系统：收集成品并排出。 | |||||
1 | 旋风分离器 | M2 | 304不锈钢材质，内壁上筒体和中段衬氧化铝陶瓷，锥段部分喷涂1mm厚聚氨酯。 | 1个 | |
2 | 气动蝶阀 | DN200 | 阀板不锈钢材质，聚四氟全衬。 | 2个 | |
3 | 缓冲料罐 | LG-20 | 304不锈钢材质，内壁喷涂0.2mm厚ECTFE。含辅助排料装置。 | 1个 | |
4 | 辅助排料 | SX-40 | 气锤及配套元件。 | 1个 | |
四、粉碎收尘器系统 | |||||
1 | 收尘器筒体 | M2闭环型 | 304不锈钢,外壁抛光，内壁喷涂0.3mmECTFE，密封顶盖（快开螺栓固定）。锥段设气蝶和气锤辅助排料。 | 1 个 | |
2 | 滤筒 | φ130,长度为1.0米， PTFE覆膜。 | 1套 | ||
4 | 脉冲阀 | DMF-Z-25 | AC220V。 | 1套 | |
5 | 气动蝶阀 | DN200， | DN200，阀板304不锈钢材质， 聚四氟全衬。 | 2 个 | |
6 | 缓冲料罐 | LG-20 | 304不锈钢材质，内壁喷涂0.2mm厚特氟龙。 | 1个 | |
7 | 气锤组件 | SX-40 | 气锤、减压阀、电磁阀等。 | 1组 | |
8 | 压差传感器 | 0-5Kpa | 装于收尘器筒壁。 | 1套 | |
五、粉碎回风过滤及控制系统：对收尘器里出来的气体进行二次过滤，保护空压机。 | |||||
1 | 过滤器壳体 | GLQ-500 | 304不锈钢材质，外表面抛光处理，内壁特氟龙喷涂，分为上下上部分。 | 1个 | |
2 | 滤材 | φ500 | 精密滤芯 | 1套 | |
3 | 压差传感器及变送器 | 0-5KPa | 监控收尘器的工作状态。 | 1套 | |
4 | 放气组件 | 当系统压力过高时，自动放气。 | 1套 | ||
5 | 流量计 | 监控回风流量。 | 1个 | ||
六、连接管道： | |||||
1 | 输料管道 | DN100 | 1、主机+旋风+收尘器管道和主机+除尘器两套管道，不锈钢衬氧化铝陶瓷，可实现主机不经过旋风直接连收尘器（快开接头，人工切换）。 | 2套 | |
2 | 支路气管 | DN15、DN25、φ12，φ8等。 | 为各控制阀门及气动元件供气，304不锈钢和PU管。 | 1套 | |
3 | 主供气管道 | DN65 | 304不锈钢无缝钢管，耐压1.6MPa，长度约30米（以满足布局图为准）。 | 1套 | |
4 | 回风管道 | DN200 | 收尘器至空压机进风口管道，304不锈钢材质，长度约30米（以满足布局图为准）。 | 1套 | |
七、控制系统：包括系统启停、运行参数显示、监测、数据通信等。 | |||||
1 | PLC及扩展模块 | S7-200SMART系列 | 含主体和扩展模块，含程序。 | 1套 | 西门子 |
2 | 主机变频器 | ACS550系列 | 1个 | ABB | |
3 | 喂料变频器 | 控制喂料速度 | 1个 | 台达 | |
4 | 触摸屏 | 10-12寸 | 1 个 | 西门子 | |
5 | 电磁阀 | ZW220-25 | 220V | 1个 | 无铜锌，亚德客 |
6 | 二位三通电磁阀 | AC220V | 1套 | 无铜锌，亚德客 | |
7 | 低压电器件 | 多种型号 | 空开、接触器、继电器等 | 1套 | 施耐德 |
8 | 其他配件 | 多种型号 | 电流表、电压表、互感线圈等 | 1套 | 除线圈外，不选用含铜、锌部件。 |
9 | 控制柜柜体 | 柜体碳钢材质，表面喷塑处理，有效防尘。 | 1个 | ||
10 | 现场操作柱 | 触摸屏操作与显示，操作柱碳钢材质，表面喷塑。 | 1套 | ||
11 | 线缆桥架 | 从控制柜到各个部件的线缆，不含气源部分电源线。 | 1套 | ||
八、气源系统： | |||||
1 | 喷油螺杆空压机 | GA75-8.5 | 75KW，压力：0.85MPa，流量12.5 m3/min.尽量避免使用含铜、锌部件。 | 1台 | |
2 | 高温冷冻式干燥机 | 流量15m³/min,风扇功率约2*100W，尽量避免铜锌部件。 | 1台 | ||
3 | 流量15m³/min，吸附塔为不锈钢材质 | 1台 | |||
4 | 精密过滤器 | 不锈钢壳体，C、A、T | 3个 | ||
5 | 储气罐 | C-2/1.0 | 不锈钢壳体 | 1个 | |
