等离子球化设备及原理

等离子体等离子体被称为物质的第四态，它是由电子和正离子组成的一种物质的聚集态。等离子体是电离的气态物质，是离子体。但就宏观讲，它的电性是中和的，

故称等离子体。此外，等离子体也不一定是高温的。就等离子体分类说，冶金用等离子体属低温等离子体中的热等离子体，其重粒子温度在3x103~3X104K。

电高频等离子体发生器它类似高频感应炉，但它的频率较高，常处于无线电波范围，例如20MHz。但这类装置功率小、效率低，功率常只有数十千瓦。多用于球化、超

细粉制备等。

等离子体发生器的电极-水冷铜电极(冷阴极)，它常和管弧结合。由于去离子的冷却水在高压下高速流过狭窄通道，冷却效果良好。设计良好的水冷铜电极的寿命常可达

数百小时。

下面简单介绍一种等离子球化炉设备，SY129等离子体粉体球化系统。它具有以下几部分：

(1)TDU40KW射频电源:

振荡功率为40kW,可应用于380V三相交流电压，功率连续稳定输出，频率范围2~5MHz;同时配有封闭的高频屏蔽装置-法拉第箱，防止高频电磁泄露，同时内置内循环

水冷管路;

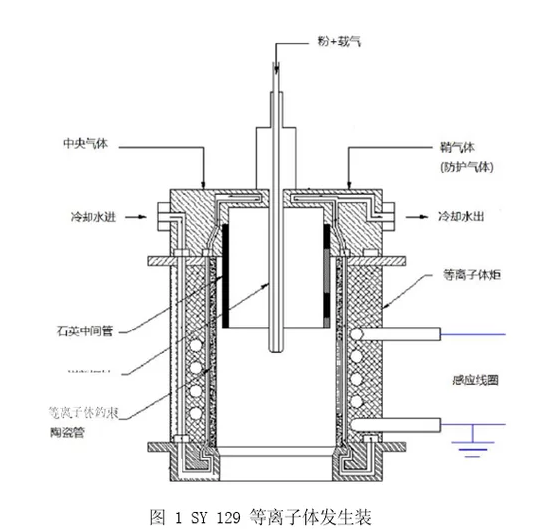

(2)等离子体反应器系统:

等离子体反应器系统由①等离子体发生器、②PN-35型等离子体体炬约束腔体、③气体分配器、④反应原料注入枪、⑤反应物输出喷嘴等组成。

3)真空腔体:

316 Ss不锈钢真空腔体，工作真空度可以达到20Pa，夹壁水冷，双臂水冷结构，可用于多种材料的球化。

(4)送粉系统:PFD-401

可送粉末常规粒径:10-300um，送粉率:1-10kg/h,送粉率可调，送粉器料斗容量:不小于4升。

5)气体配送:

用于气体输送的主要设备包括:气体分配器、流量控制器、粉末携带气体控制等。

6)控制部分:

①电器控制;②喂料和卸料控制;③供气控制。所有控制均通过控制台开关及调节旋钮进行控制操制作。

7)安全装置:

采用完善的安全设计，实现对于操作者，设备和环境的保护,完善的高频电磁屏蔽装置，水温，流量，报警,气体流量压力报警,电源工作状态监控和报警。

产生原理:当温度的升高达到几万度甚至几十万度，物质的聚集态中分子和原子之间难以相互束缚，原子中的电子会摆脱核的束缚而成为自由电子，气体变成一团由电子

和核离子组成的混合物，这种混合物就称为等离子体。

等离子体被称为物质的第四态，它是由电子和正离子组成的一种物质的聚集态，等离子体是电离的气态物质，是离子体。但就宏观讲，它的电性是中和的，故称等离子体,而也不一定是高温的。特点:等离子体是由电能转换出来的高温新能源。主要特性有:

(1)能量高度集中，形成高温。(2)氧位可调。可以是氧、氩直到氢的等离子体。(3)由于 是气体电弧，传热可以是辐射也可以有对流。(4)电系统可用交流或直流，但常用直流，故有高的功率因数。
