卧式涡轮分级机

产品介绍

气流分级机广泛应用于粉体粉体，配合粉碎机可以节省能耗，更好控制产品粒度分布。

工作原理

气流分级机的转子叶轮为复合双向离心式,叶轮高速旋转,在叶轮下部形成一负压区,分级筒内的空气经叶轮下部进风口进入,沿上叶轮流道从出口排出,经喷射细粒环流出,在控制环的作用下,气流旋转向上运动,在轴向和周向均存在分速度,气流经分级盘上部空间向内流动,经叶轮上部进口进入下叶轮,从下叶轮出口排出,排出的气流在筒内旋转向下运动,然后经内筒中部向上流向叶轮下部进风口,如此循环流动形成一交叉循环气流。从星型给料阀输入的物料落入高速旋转的甩料盘,在离心力的作用下甩向挡料环,在挡料环的作用下,物料向下撒落在分级筒内。粗颗粒物料在交叉气流的作用下,从控制环的壁片上滑落于粗料收集器中,而细粉则随转子上方中部吸风口的气流输送到下方微粉旋风收集器中(分级筒的内筒),这样,原料即被分为粗细两部分,而剩余的空气则由转子下方中部吸风口吸入,流经叶片、喷射细粒环、控制环,再从控制环周边向转子上方中部吸风口流回,形成周而复始的连续自动循环。跟随物料带入的多余空气以及由于分级室温度较高,空气膨胀而多余的气体则由余风口排出,以保证分级室内气流平衡、稳定。余风口套装一滤清布袋,使排出的空气不致污染环境。

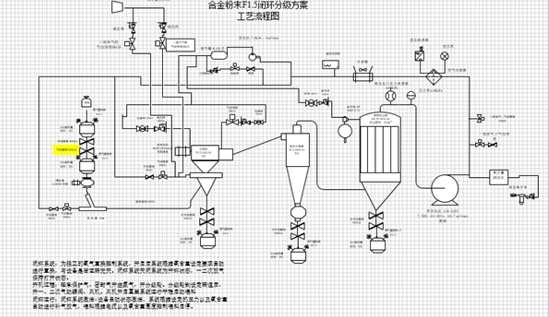

工艺流程

设备特点

1.      采用卧式分级轮。

2.      采用罗茨风机引风。

3.      整机一键启动一键关机。

4.      分级叶轮材质适合不同物料硬度磨损。

5.      整机多处有传感器，故障自动报警停机。

6.      可实现闭环分级，满足易燃易爆物料要求。

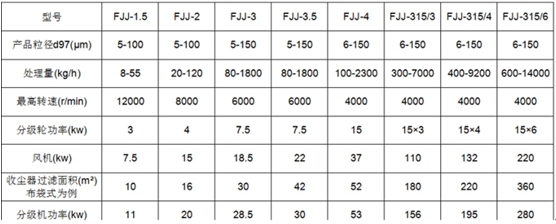

技术参数
