非配位溶剂在快充低温锂离子电池中的应用

非配位溶剂在快充低温锂离子电池中的应用

王姣姣1,田雨萌2,赵彬涛1,张1,曾1

(1.天津力神新能源科技有限公司,天津 3003842.中国电子科技集团公司 第十八研究所,天津 300384)

摘要:将非配位溶剂作为快充添加剂应用在锂离子电池中,选取了两种有结构共性的试剂,分别是六氟苯(HFB)和三氟乙酸五氟苯酯(PFTF)HFBPFTF自身结构的角度分析了二者对界面溶剂化结构调控方式的不同,进而引起的脱溶剂化程度的差异,比较并分析了二者对锂离子电池快充和低温性能的影响。

关键词:六氟苯三氟乙酸五氟苯酯脱溶剂化快充低温


在新能源汽车和3C数码产品领域,电池的快充能力和低温运行始终是决定市场竞争力的关键因素。锂离子快速插层石墨的微观过程大体概括如下:溶剂化Li+在体电解液中扩散,电解液/电极界面处Li+溶剂化鞘破裂,Li+SEI膜中的输运,石墨在SEI-石墨界面的电荷转移和Li+在石墨体相中的扩散[1]。由此可见,锂离子电池在快充时,主要受到正极脱锂动力学和负极嵌锂动力学的双重制约,特别是负极嵌锂过程缓慢易引起极化和析锂,导致电池容量衰减[2]。因此,电极界面的电荷转移成为了快充的决速步,由于脱溶剂化相比于Li+在电解液及电极内部的扩散具有更高的能垒,因此,提升快充能力的关键在于促进界面处的脱溶剂化过程[3]。为进一步提高市场竞争力,提升快充的同时还需要兼顾低温性能,改善公众关心的低温运行困难现状[4]

常规改善锂离子电池快充和低温性能的措施有:(1)电解液中引入羧酸酯共溶剂。羧酸酯溶剂具有比碳酸酯溶剂更低的凝固点,可以保证电解液在低温下的流动性和较低的粘度,有望改善低温运行困难现状[5](2)电解液中引入如氟代碳酸酯类SEI成膜添加剂[6]。氟代碳酸酯由于可生成富LiF的高电导率SEI膜,成为锂离子电池快充电解液成膜添加剂的优选(3)电解液中引入低阻抗成膜添加剂硫酸酯类添加剂有利于在负极与电解液界面形成低阻抗的界面膜,促进Li+的快速迁移,提升循环性能[7]

本研究将非配位溶剂作为添加剂引入到电解液中,致力于改善锂离子电池的快充性能,选取了两种非配位溶剂为六氟苯(HFB)和三氟乙酸五氟苯酯(PFTF),根据文献报道,二者均具有调控锂离子溶剂化结构的功能[8-9]非配位溶剂的主要作用是调控电极/电解液界面溶剂化结构,促进脱溶剂化行为,进而改善锂离子电池快充和低温性能本文重点比较并分析了HFBPFTF对锂离子电池快充和低温性能的改善。

1 实验

1.1 原料与试剂

正极材料为磷酸铁锂,负极材料为人造石,隔膜为基膜7 μm,单面涂覆2 μm陶瓷和3 μm点胶的复合隔膜导电剂为碳纳米管粘结剂包括聚偏二氟乙烯(PVDF),羧甲基纤维素钠(CMC),丁苯橡胶(SBR)正负极箔材分别为(13+1+1) μm的涂炭铝箔(双面涂炭层各1 μm)6 μm的铜箔实验所用电解液分为Base组、HFB组和PFTF组,其中Base组电解液主盐为1.1 mol/L六氟磷酸锂(LiPF6)溶剂质量分数比为w碳酸乙烯酯(EC)w碳酸二甲酯(DMC)w乙酸乙酯(EA)=352添加剂为碳酸亚乙烯酯(VC),单氟代碳酸乙烯酯(FEC)和硫酸乙烯酯(DTD)。此外,HFB组和PFTF组保持溶剂比例不变,在Base组基础上分别添加0.5% HFB0.5% PFTF

1.2 软包电池制备

使用双行星搅拌机,将磷酸铁锂正极材料,PVDF和导电剂按照预设比例混合成正极浆料,并涂覆在15 μm的涂炭铝箔表面,经过烘干、碾压和分切后,制备成正极极片。将负极石墨,导电剂,CMCSBR按照预设比例混合成负极浆料,并涂覆在6 μm的铜箔上,经过烘干、碾压和分切后,制备成负极极片。

采用卷绕方式,将上述制备的正负极极片与隔膜一同卷绕制备成所需的软包电芯,电芯经烘干水分控制达标后,再将Base组电解液、HFB组电解液和PFTF组电解液分别注入到上述电芯中,经高温化成和常温分容后即获得1.8 Ah的软包电池。

1.3 电池性能测试

采用Arbin测试设备,测试软包电池的容量、倍率充放电、低温充放电、高温存储和高低温循环性能等。实验项目及内容见表1~4

25 倍率充放电性能测试制式

序号

测试项目

充电

放电

电流/A

截止电压/V

电流/A

截止电压/V

1

倍率放电

0.6

3.65

0.9

2.5

1.8

3.6

5.4

7.2

2

倍率充电

0.9

3.65

0.6

2.5

1.8

3.6

5.4

7.2

2 低温充放电性能测试制式

序号

测试项目

实验温度/℃

充电

实验温度/℃

放电

电流/A

截止电压/V

电流/A

截止电压/V

1

容量

25

0.6

3.65

25

0.6

2.5

2

低温放电

25

0.6

3.65

0

0.6

2.0

10

20

30

3

容量

25

0.6

3.65

25

0.6

2.5

4

低温充电

0

0.6

3.65

0

0.6

2.0

10

10

20

20

3 高温存储性能测试制式

测试

项目

实验温

/℃

1放电

1充电

2放电

2充电

电流/A

截止

电压/V

电流/A

截止

电压/V

电流/A

截止电

/V

电流/A

截止电

/V

1

容量

25

1.8

2.5

1.8

3.65

1.8

2.5

1.8

3.65

2

¾

60

存储1个月

3

容量

25

1.8

2.5

1.8

3.65

1.8

2.5

1.8

3.65

4

¾

60

存储2个月

5

容量

25

1.8

2.5

1.8

3.65

1.8

2.5

1.8

3.65

4 高低温循环性能测试制式

序号

测试项目

实验温度/℃

充电

放电

电流/A

截止电压/V

电流/A

截止电压/V

1

高温循环

60

2.7

3.65

2.7

2.5

2

低温循环

0

0.6

3.65

0.9

2.0

2 结果与讨论

2.1 正极比容量发挥

1比较各组化成时的正极充电和放电比容量结果表明,相比Base组,PFTF组化成时的充电比容量提升0.8 mAh/g,化成时的放电比容量提升0.5 mAh/g,分容时的充电比容量提升2 mAh/g,分容时的放电比容量提升1.9 mAh/g,而HFB对化成和分容时的充电和放电比容量几乎无影响。

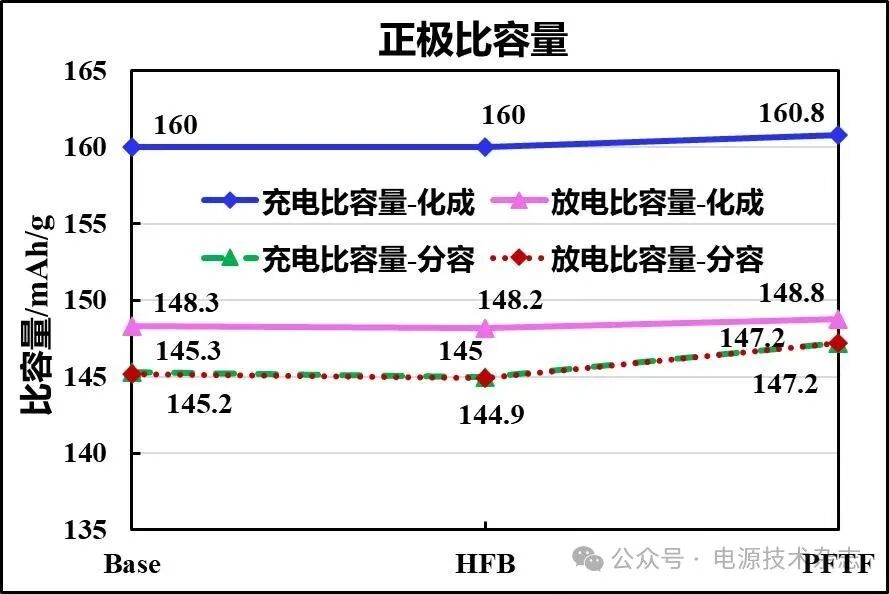

1 Base组、HFB组和PFTF组化成和分容时的正极充电和放电比容量

2.2 倍率充放电性能

分别采用0.5 C/1 C/2 C/3 C/4 C对不同组的电池进行倍率放电,通过比较不同放电倍率下的容量保持率,可以看出在C及以上的放电倍率下各组已出现明显差异,PFTF组始终表现最佳,特别是在C时的容量保持率仍能达到92.8%,高出Base3.2%HFB组在C下的容量保持率高出Base1%。相应地,通过比较各组在不同放电倍率下的放电电压平台,PFTF组在C下的电压平台仍可达2.95 VHFB组可达2.928 V,而Base组只有2.92 V。图2(a~b)为各组在不同倍率下放电容量保持率和电压平台

分别采用0.5 C/1 C/C/3 C/4 C对不同组的电池进行倍率充电,通过比较不同充电倍率下的容量保持率,发现各组差异不大。相应地,通过比较各组在不同充电倍率下的恒流充入比,可以看出在C及以上的充电倍率下各组已出现明显差异,PFTF组在C下的恒流充入比高出Base7%HFB组比Base组高出6.2%。图2(c~d)不同倍率下充电容量保持率和恒流充入比

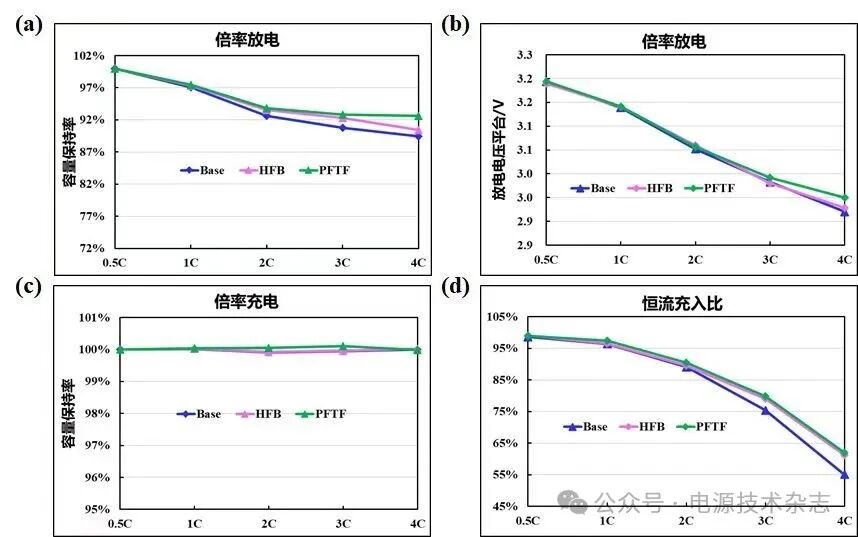

2 Base组、HFB组和PFTF组在不同倍率下放电(a)容量保持率和(b)电压平台,不同倍率下充电(c)容量保持率和(d)恒流充入比

综上,PFTFHFB均可有效改善锂离子电池倍率充放电性能,归因于二者结构中都具有相似的强电负性基团FO原子,这些强电负性原子均可作为氢键受体,而电解液体系中酯类溶剂的烷基H可作为氢键供体,氢键供体和氢键受体之间通过强氢键相互作用力而可有效络合,进而削弱了Li+与溶剂间的配位强度,促进脱溶剂化过程。PFTF对锂离子电池的倍率性能改善最明显可能得益于PFTF自身结构的特殊性,较之HFB可形成更多氢键,更能降低Li+脱溶剂化能垒,提升界面电荷转移动力学。

2.3 低温充放电性能

将不同组电池在25 ℃充电,分别在0102030 ℃下放电,比较各组在不同低温下的容量保持率和放电电压平台。结果表明,PFTF组电池的容量保持率始终最高,放电电压平台始终最高,其次是HFB组,均高于Base组。这得益于PFTFHFB均可有效促进低温下的脱溶剂化行为,进而改善锂离子电池的低温放电性能。3(a~b)为各组在不同温度下放电容量保持率和放电电压平台

将不同组电池分别在0 ℃10 ℃20 ℃下进行0.33 C/0.33 C的充放电,比较各组不同低温下的容量保持率和充电电压平台。相比Base组,PFTF组电池的容量保持率始终最高,充电电压平台始终最低,其次是HFB组,均优于Base组。在10 ℃时,PFTF组电池的容量保持率高出Base13.82%,充电电压平台比Base组低出0.052 VHFB组电池的容量保持率高出Base5.8%,充电电压平台比Base组低出0.031 V。然而,在20 ℃时各组之间的差异却不明显,可能是由于此时各组电池极化均较大,因此各组电池的充电性能均较差。图3(c~d)为各组在不同温度下充电容量保持率和充电电压平台

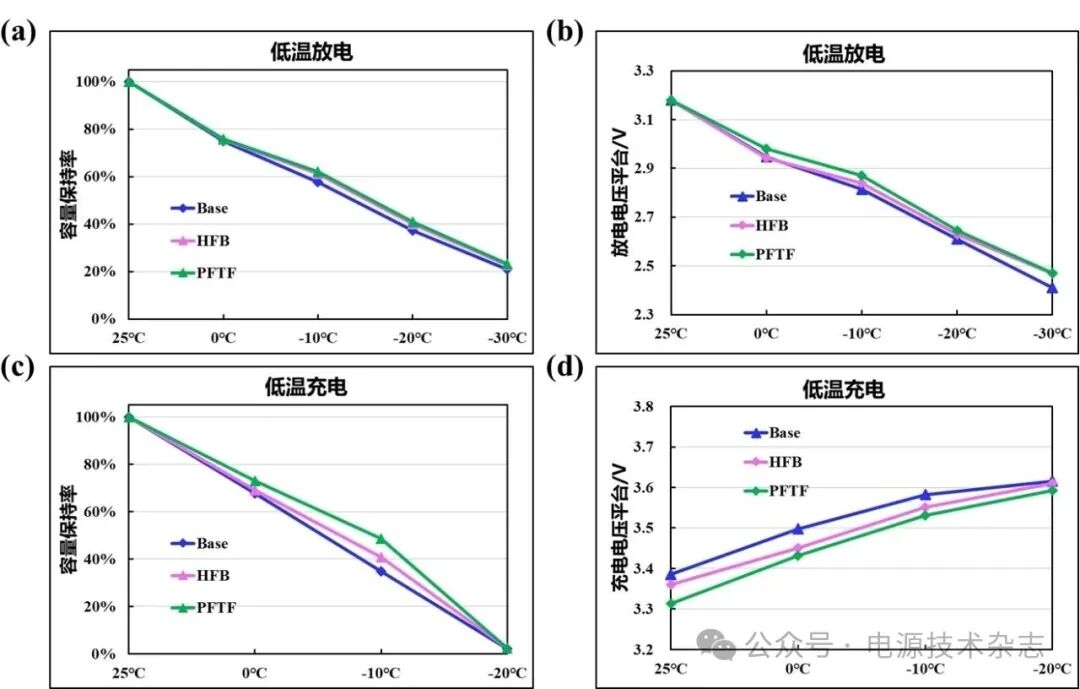

3 Base组、HFB组和PFTF组在不同温度下放电(a)容量保持率和(b)放电电压平台,在不同温度下充电(c)容量保持率和(d)充电电压平台

综上,说明PFTFHFB均可以改善低温性能,归因于在满足低温下电解液流动性的前提下,PFTFHFB进一步促进了Li+的去溶剂化行为。

2.4 高温存储性能

60 ℃存储2个月,PFTF组和HFB组的残余容量百分率和恢复容量百分比均高于Base组。相比Base组,PFTF组的残余容量百分率高出1.3%,恢复容量百分比高出1.4%HFB组的残余容量百分率高出0.5%,恢复容量百分比高出1%。此外,PFTF组和HFB组的放电DCIR变化率均低于Base组,充电DCIR变化率也均低于Base组。说明PFTFHFB对高温存储有利,会延缓电池的自放电和存储期间的DCIR增长。

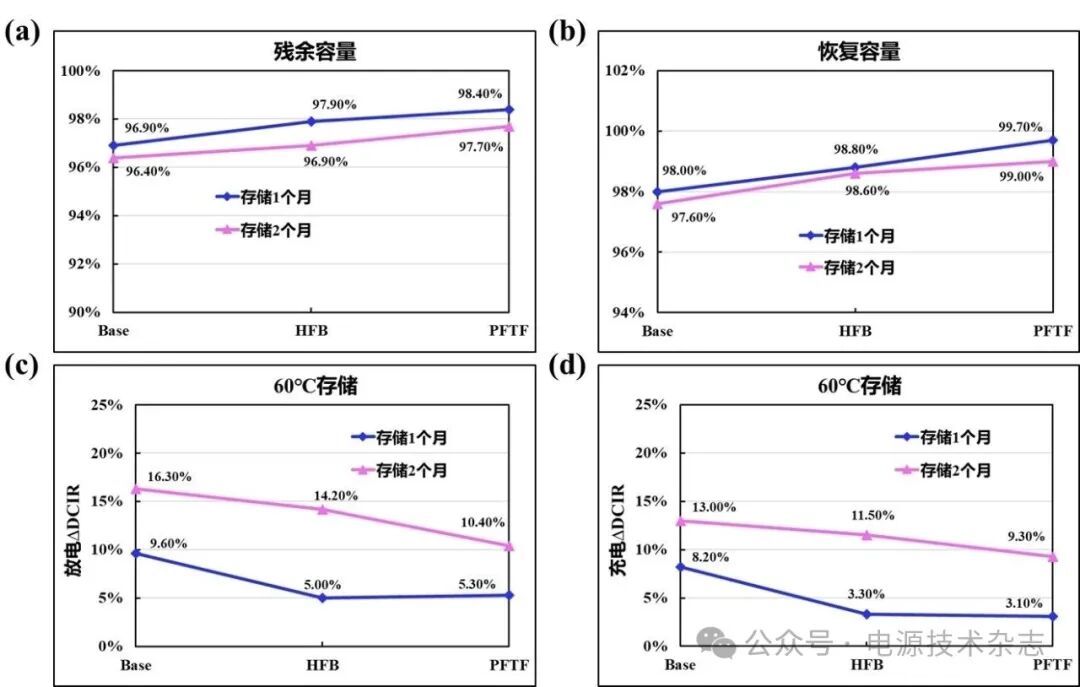

4 Base组、HFB组和PFTF60 ℃存储期间(a)残余容量百分(b)恢复容量百分比,(c)放电DCIR变化率和(d)充电DCIR变化率

2.5 循环性能

从图5(a)看出,将各组电池在60 ℃烘箱中进行1.5 C/1.5 C的充放电循环,待各组电池的容量保持率均衰减至80%时,记录各组电池的循环寿命。结果发现,Base组,HFB组和PFTF组电池的循环次数分别是1 509次,2 162次和2 064次,PFTF组和HFB组均比Base组多出600次以上,说明PFTFHFB有利于充放电过程中脱溶剂化,进而改善锂离子电池高温循环性能。从图5(b)看出,各组电池在0 ℃烘箱中以0.33 C/0.5 C的循环制式充放电循环100次,各组电池的容量保持率均呈上升趋势,均高于100%,相比Base组,PFTF组和HFB组的容量保持率分别高出3.09%2.50%,有利地证明PFTFHFB可以改善锂离子电池低温循环性能。

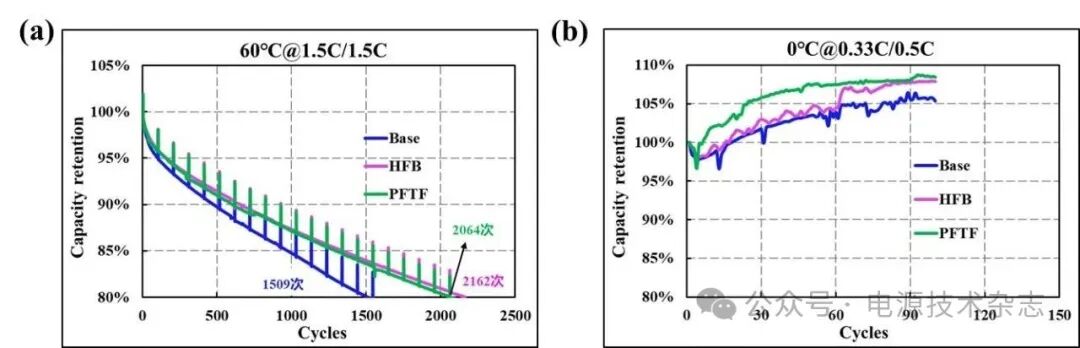

5 Base组、HFB组和PFTF组的循环容量保持率(a)60 ℃ @ 1.5 C/1.5 C(b)0 ℃@0.33 C/0.5 C

3 总结

本研究探讨了PFTFHFB对锂离子电池快充和低温性能的影响,结果表明,PFTFC下的恒流充入比最大,比HFB提升快充更明显,归因于二者结构中的强电负性基团FO与酯类溶剂的烷基H之间的强氢键相互作用,有效削弱了Li+与溶剂间的配位强度,促进脱溶剂化过程,而PFTFHFB可形成更多氢键,更能降低Li+脱溶剂化能垒,改善界面电荷转移。同时,PFTFHFB都可以促进锂离子电池低温下的去溶剂化行为,进而改善低温性能。此外,PFTFHFB可以延缓电池存储期间的DCIR增长,对高温存储和高温循环都有利。
