气流粉碎机QLM系列沈飞粉体

经过市场检验的气流粉碎机

作为国内最早研制出流化床式气流粉碎机企业,秉承品质可靠原则,凭借近四十年实践,上百种粉体的粉碎、分级、输送、包装经验,三千余套粉体装置稳定运行,积累了丰富经验。在粉体设备节能、粉体设备自动化、因粉体自身性质引起的“堵料”、粘壁、不易粉碎、不易分级等问题方面摸索出系统的解决办法。

气流粉碎机QLM系列沈飞粉体


市场普遍认可的气流粉碎机品牌“沈飞粉体”

说起气流磨,与行业相关的人员都了解过沈飞粉体气流粉碎机,也都普遍认可。粉末先生整理沈飞粉体公司如下信息请供参考。

主营产品

气流粉碎机、气流分级机、机械冲击磨、气力输送、粉体包装机、粉体改性机、粉体自动化生产线设计及交钥匙工程。

适用粉体

新材料、锂电池材料、非矿、化工、医药、食品、金属粉体等。

工艺特点

满足节能、环保、防爆、泄爆、超低温、惰性气体循环保护等工艺要求。

优势

1  近四十年粉体设备设计、开发、销售、服务经验。

2  数字化管理。为后续服务准确快捷提供基础。

3  精细加工。采用先进加工工艺及加工设备。

4  稳定的组织结构。国有企业的良好管理团队及经验。

5  持续服务。配件及服务有保证。

一、  气流粉碎机

设备组成

喂料系统、粉碎分级系统、收集系统、引风系统、气源系统、闭环辅助系统、温度压力控制系统、自动化控制系统等。

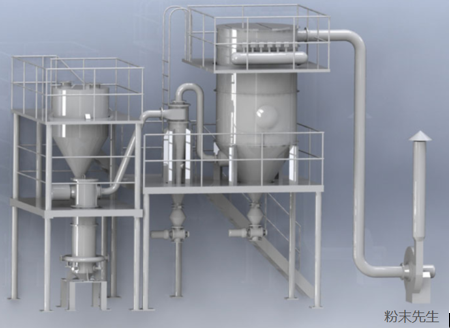

三维设计



工艺流程

气流粉碎机与旋风分离器、除尘器、引风机组成一整套粉碎系统。压缩空气经过滤干燥后,通过拉瓦尔喷嘴高速喷射入粉碎腔,在多股高压气流的交汇点处物料被反复碰撞、磨擦、剪切而粉碎,粉碎后的物料在风机抽力作用下随上升气流运动至分级区,在高速旋转的分级涡轮产生的强大离心力作用下,使粗细物料分离,符合粒度要求的细颗粒通过分级轮进入旋风分离器和除尘器收集,粗颗粒下降至粉碎区继续粉碎。


设备参数:

QLM-1

QLM-1.5

QLM-2

QLM-3

QLM-3.5

QLM-4

QLM-830

原料粒度mm

<3mm

产品粒度μm

2-45微米无极可调

生产能力系数

0.024

0.075

0.16

0.4

0.5

1

3.5

产量范围KG

2-45

5-135

15-300

35-650

45-800

90-1600

300-5000

喷咀数量

3

4

4

4

4

4

4

主机尺寸cm

Φ16*50

Φ25*80

Φ35*160

Φ41*200

Φ52*280

Φ70*260

Φ102*568

收尘器面积㎡

3

10

16-20

26-42

42-47

47-60

170

分机轮功率

1.1

3

4

5.5

7.5

15(11)

15(11)*3

电机最高转数

18000

12000

8000

6000

6000

4000

4(5)000

空压机压力

≥0.7mpa

空压机气量

≥3m³

≥6m³

≥10m³

≥20m³

≥20m³

≥40m³

≥120m³

高压风机功率

2.2

2.2

4

7.5

7.5

18.5

55

气流粉碎机功率

3.3

9

10

15

18

35

108

标准操作空间

2*2*2

4*2*4

6*3*6

7*4*6

7*4*6

9*4*9

18*12*11

应用案例及优势:

84年第一台气流磨诞生。

91年和93年获得国家商务部新产品奖。

92年将产品销售到欧洲。

94年研制出目前国内产量最大的新产品。

2000年解决消光剂低比重行业大颗粒控制问题。

2010年解决抛光粉行业大颗粒控制问题。

2020年锂离子材料行业重要供应商。

不锈钢气流粉碎机表面防指纹液处理效果
